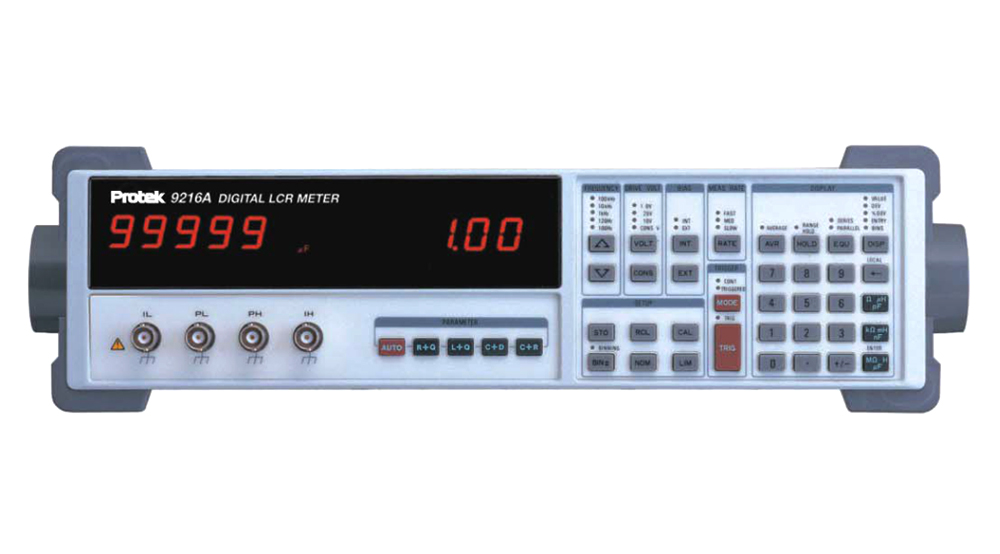

Model : Protek 9216A Thương hiệu : Protek / Hàn Quốc Bảo hành : 12 tháng Chế độ đo : Auto, R+Q, L+Q, C+D, C+R Giải đo : R+ Q: R 0.0001Ω ~2000Ω Q 0.00001 ~ 50 L+ Q: L 0.0001uH ~ 99999H Q 0.00001 ~ 50 C+ D: C 0.0001pF ~ 99999uF D 0.00001 ~ 10 C+ R: C 0.0001pF ~ 99999uF R 0.00001 ~ 99999kΩ Độ chính xác cơ bản : 0.05% Tần số thử : 100hz, 120Hz, 1kHz, 10kHz, 100khz Độ chính xác tần số : +-100ppm Điện áp thử : 0.1V, 0.25V, 1Vrms Chính xác lái : +-2% Chế độ đo: Chậm, bình thường, nhanh: 2, 10 hoặc 20 phép đo đỉnh thử tại tần số của 1KHz và ở trên và 0.6, 2.4 hoặc 6 phép đo đỉnh tại 100Hz và 120Hz Giải : Tự động và bằng tay Triggering : Kích ngoài, liên tục hay qua RS232 Điện áp phân cực : Trong : 2VDC +-2%, Ngoài : 0 -40VDC Truyền thông : RS232 và GPIB Phụ kiện : Đầu đo Ridial Fixture, Dây nguồn, Hướng dẫn sử dụng Phụ kiện tùy chọn : Đầu kẹp Kelvin (230 USD)
General
Measurement Modes
AUTO, R+Q, L+Q, C+D, C+R
Equivalent Circuit
Series or Parallel
Parameters Displayed
Value, Deviation, % Deviation or Bin Number. Deviation and % deviation are calculated from a stored relative value.
Averaging
2~10 Measurement
Measurement Range
R+Q R 0.0001?~2000M? Q 0.00001~50 L+Q L 0.0001μH~99999H Q 0.00001~50 C+D C 0.0001?~99999? D 0.00001~10 C+R C 0.0001?~99999? R 0.00001~99999k?
Test Frequency
100?, 120?, 1?, 10?, 100?
Frequency accuracy
±100ppm
Drive Voltage
0.1V, 0.25V, 1Vrms
Drive levels accuracy
±2%
Measurement Rate
Slow, Medium, Fast: 2, 10 or 20 measurements per second at test frequencies of 1KHz and above 0.6, 2.4, or 6 measurements per second at 100z and 120Hz.
Ranging
Auto or Manual
Triggering
Through External Trigger, Continuous, Manual or Remote over Rs232, GPIB or Handler Interface
Bias Voltage
Internal → 2.0 VDC±2% External → 0~+40 VDC (fused @ 0.25A)
Conditions
At least 30 minuts warm up, 23?±5?
Basic Accuracy
0.05%
