Thông số kỹ thuật Điện áp công suất Max. DAC 28 kVpeak / 20 kVrms Phạm vi tần số DAC 50 Hz ... 800 Hz Phạm vi Điện dung 0,05 μF ... 4 μF Điện sạc hiện hành HV 10 mA Đo phạm vi PD 1 PC ... 100 nC Mức độ PD phát hiện acc. IEC 60270 Băng thông định vị PD 150 kHz ... 45 MHz Yếu tố năng lượng tan 0,1% ... 10% Hệ thống nguồn cung 10 ... 240 V AC, 50 ... 60 Hz Nhiệt độ -10 ° C ... +40 ° C Trọng lượng. 55 kg Các thành phần Đơn vị 1 Ø: 600 mm, H: 650 mm Đơn vị 2 Máy tính xách tay app. 2 kg
Các tính năng.
- Chẩn đoán PD bằng điện áp AC damped (DAC).
- Mức độ đo lường PD theo tiêu chuẩn IEC 60270 - Tự động điều chỉnh băng thông của mạch đo cho việc tối ưu hóa phát hiện tín hiệu.
- Chế độ hiệu chuẩn tự động với điểm nối. - PC với WIN XP và WLAN cho hệ thống điều khiển.
- Thống kê thu nhận lỗi PD, xử lý trực tuyến.
- Đơn vị trình đơn điều khiển vận hành trình tự kiểm tra.
- Thiết kế với tính năng di động, trọng lượng thấp, dễ dàng cài đặt bên ngoài.
Giao hàng bao gồm:

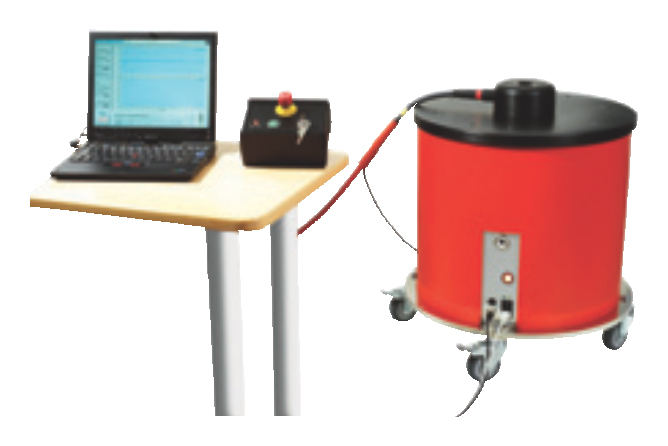

- Đơn vị HV .
- Máy tính xách tay với kết nối WLAN cho đơn vị HV.
- Hộp an toàn với HV ON / OFF, nút đẩy và công tắc khóa khẩn cấp.
- Túi phụ kiện .
- Hướng dẫn sử dụng.
- Máy dò thử nghiệm 5 m HV, dây cáp cung cấp năng lượng và dây cáp nối đất..
- Gói dụng cụ chẩn đoán OWTS,thiết bị xác định đường kính 2 Dongle CD-ROM.
- Các tụ điện phụ.
Sản phẩm OWTS với hệ thống kiểm tra sử dụng sóng dao động để nhận dạng, đánh giá và định vị những lỗi trong việc phóng điện cục bộ (PD) lên vật liệu cách nhiêt trên dây cáp và các phụ kiện trong mọi loại dây cáp điện trung thế. Hệ thống kiểm tra này bao gồm một máy tính xách tay giống như một đơn vị điều khiển WLAN và một đơn vị HV. Đơn vị HV chứa một nguồn HV và một phần cảm cộng hưởng với một công tắc điện tử tích hợp để tạo ra điện áp thử nghiệm AC. Vách ngăn HV và bộ điều khiển được gắn bộ thu nhận dữ liệu sóng dưới dạng số và bộ xử lý tín hiệu PD đã được tích hợp. Việc lưu trữ, phân tích và đánh giá của bộ sử lý tín hiệu PD thao tác trong máy tính và có thể được thực hiện bên ngoài hoặc trong bộ sử lý. Điểm lỗi qua phép đo lường PD dựa vào phương pháp phản xạ theo miền thời gian.
Đối với việc chẩn đoán PD đối tượng được kiểm tra sẽ được chọn trước mang điện tích giá trị cao nhất bởi nguồn cung HV chỉ trong vòng 2 giây và sau đó ngắn hơn với một công tắc điện tử thông qua một cuộn dây cộng hưởng. Vì vậy, một điện áp AC dao động theo hình sin với chống rung thấp được tạo ra bởi (DAC). Tần số sẽ được cố định trong một phạm vi từ 50 Hz đến một vài 100 Hz, tùy thuộc vào điện dung của đối tượng kiểm tra.
Vì tần số của điện áp thử nghiệm liên quan mật thiết tới tình trạng rất nhỏ này, tất cả các hoạt động đo PD có thể được đánh giá hiệu quả. Điện áp dao động tăng cường cho đối tượng kiểm tra chỉ cho một vài 100 ms và do đó không gây ra những ảnh hưởng lâu dài. Điện áp đánh thủng PD và giá trị hàm ‘tan” có thể xác định dễ dàng nhờ biên độ phân dã của điện áp thử nghiệm. Mức đo lường PD quan trọng giải quyết về tình trạng tương lai của cáp điện có lớp vỏ cách nhiệt là một tiêu chí quan trọng trong việc đánh giá này.
Các phân tích và đánh giá các thông số điển hình thông qua đo lường PD cũng như điểm lỗi PD hỗ trợ tích cực cho cơ quan bảo vệ các thiết bị vận hành (AM) để đưa ra những tiêu chí quyết định đáng tin cậy cho hoạt động thay thế hoặc bảo trì các thiết bị.
